丹佛斯FC360變頻器可以監測其輸入功率、輸出、電動機因數以及其他系統性能指標的狀況。警告或報警并不一定表明變頻器自身存在內部問題。在許多情況下，它表示的都是輸入電壓、電動機負載或溫度、外部信號或變頻器內部邏輯所監測的其他方面的故障狀態。務必按照?qǐng)?bào)警或警告中的說明調查這些位于變頻器之外的環節。

丹佛斯FC360變頻器故障代碼分為警告、報警、和跳閘鎖定。其中：

警告

當即將發生報警狀況或存在異常運行條件并可能導致變頻器發出警報時，將發出警告。當異常狀況消失時，警告會自行清除。

報警跳閘與報警跳閘鎖定

當變頻器跳閘，即變頻器為了防止自身或系統受到損害而暫停運行時，會發出報警。電動機將慣性停車至停止。變頻器邏輯會繼續運行并監測變頻器的狀態。當故障狀態消除后可以將變頻器復位。隨后它便可以再次開始運行。

跳閘可以用 4 種方式中的任何一種復位：

• 按 [Reset]（復位）鍵。

• 數字復位輸入命令

• 串行通訊復位輸入命令

• 自動復位

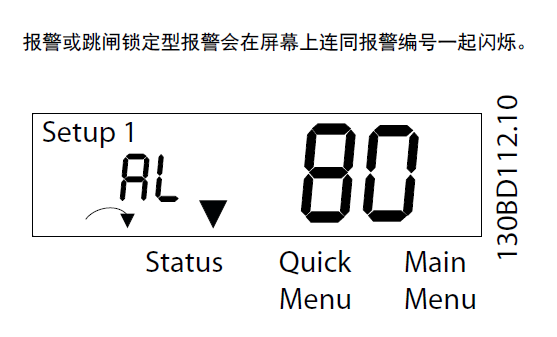

如果出現非常嚴重的故障，將會導致報警跳閘鎖定，此時必須斷開變頻器的電源然后再接通，之后才能采用上述 4 種方法之一重置報警。

No.	說明	警告	報警	跳閘鎖定	問題原因
2	斷線故障	X	X		端子 53 或 54 上的信號低于 6-10 端子 53 低電壓、6-12 端子 53 低電流、6-20 端子 54 低電壓及 6-22 端子 54 低電流中所設置值的 50%。
3	無電動機	X			變頻器的輸出端子上沒有連接電動機。
4	主電源缺相 1)	X	X	X	供電側缺相，或電壓嚴重失衡。檢查供電電壓。
7	直流回路過壓 1)	X	X		中間電路電壓超過極限。
8	直流回路欠壓 1)	X	X		中間電路電壓低于“電壓過低警告”極限。
9	逆變器過載	X	X		超過 100% 的負載持續了太長時間。
10	電機 ETR 溫度高	X	X		超過 100% 的負載持續了太長的時間，從而使電動 機變得過熱。
11	電動機熱敏電阻溫度過高	X	X		熱敏電阻或熱敏電阻連接斷開。
12	轉矩極限	X	X		轉矩超過 4-16 Torque Limit Motor Mode 或 4-17 Torque Limit Generator Mode 中的設置值。
13	過電流	X	X	X	超過逆變器的峰值電流極限。
14	接地故障	X	X	X	輸出相向大地放電。
16	短路		X	X	電動機或電動機端子發生短路。
17	控制字超時	X	X		沒有信息傳送到變頻器。
25	制動電阻器	X	X	X	制動電阻器短路，從而使制動功能斷開。
26	制動器過載	X	X		最近 120 秒鐘傳輸給制動電阻器的功率超過了極限?？尚械母胧?nbsp; 降低制動能量（降低速度或延長加減速時間）。
27	制動 IGBT/制動斬波器已短路	X	X	X	制動晶體管短路，從而使制動功能斷開。
28	制動檢查	X	X		沒有連接制動電阻器，或者它不能工作。
30	U 相缺相		X	X	電動機 U 相缺失。請檢查該相。
31	V 相缺相		X	X	電動機 V 相缺失。請檢查該相。
32	W 相缺相		X	X	電動機 W 相缺失。請檢查該相。
36	主電源故障	X	X		只有當變頻器的供電電壓缺失并且 14-10 主電源故障未設成 [0] 無功能時，此警告/報警才有效。
38	內部故障		X	X	請與當?shù)?Danfoss 供應商聯系。
40	T27 過載	X			檢查與端子 27 相連的負載，或拆除短路連接。
41	T29 過載	X			檢查與端子 29 相連的負載，或拆除短路連接。
46	門變頻器電壓故障		X	X
47	24 V 電源故障	X	X	X	24 V 直流可能過載。
51	AMA 檢查 Unom 和 Inom		X		電動機電壓和/或電動機電流設置錯誤。
52	AMA Inom 過低		X		電動機電流過低。請檢查相關設置。
53	AMA 大電動機		X		電動機太大，無法執行 AMA。
54	AMA 小電動機		X		電動機太小，無法執行 AMA。
55	AMA 參數范圍		X		電動機的參數值超出可接受的范圍。AMA 無法運 行。
56	AMA 中斷		X		用戶中斷了 AMA。
57	AMA 超時		X
58	AMA 內部		X		請與 Danfoss 供應商聯系。
59	電流極限	X	X		變頻器過載
61	編碼器丟失	X	X
63	機械制動低		X		實際電動機電流尚未超過“啟動延時”期間的“抱閘釋放”電流。
65	控制卡溫度	X	X	X	控制卡的斷開溫度為 80 °C。
79	未定義	X	X
80	變頻器被初始化為默認值		X		所有參數的設置被初始化為默認設置。
87	自動直流制動	X			在 IT 主電源中出現，當變頻器慣性停車并且直流電壓高于 830 V 時。電動機會消耗直流回路能量。可通過 0-07 Auto DC Braking 啟用/禁用該功能。
95	斷裂皮帶	X	X
101	缺少流量/壓力信息		X	X
nw run	不能在運行時進行				該參數在電動機運行過程中無法更改。
Err.	輸入的密碼不正確。				使用錯誤密碼更改受密碼保護的參數時出現該錯誤。

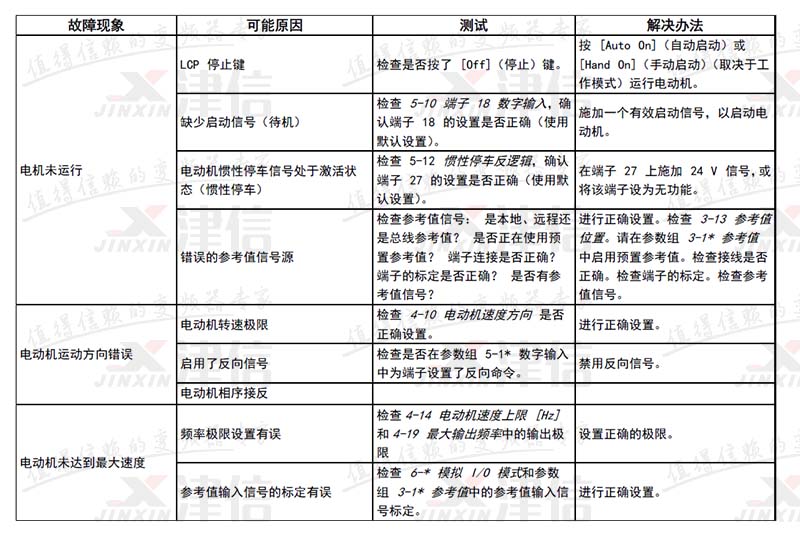

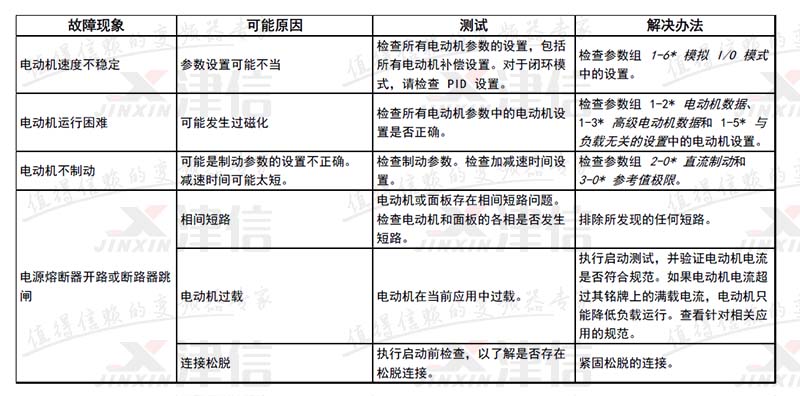

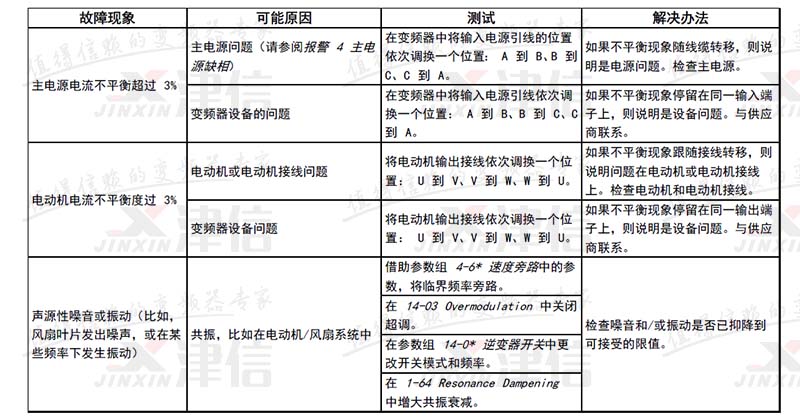

應對措施
